ZKTeco门禁控制器接线：园区校园项目先看参数还是兼容

项目需求与核心判断

10门以内的小型办公、20-80门的园区出入口、1000-3000人校园宿舍场景，最容易把熵基门禁控制器接线误判成“只换控制板”。应先看门数、读卡器路数、通讯链路和平台权限组织，再看单台设备价格。

很多项目不是前端终端识别不出来，而是控制器权限、平台同步或网络稳定性出了问题。型号参数接近，不代表项目落地成本接近，接口兼容和平台接入能力往往更关键。

现状评估与改造需求

现场评估要先确认门点数量、进出方向、读卡器数量、电锁类型、开门按钮、门磁、消防联动和网络条件。园区ZKTeco门禁控制器接线通常还涉及多栋楼、弱电井、交换机、RS485总线距离和集中供电方式。

校园ZKTeco门禁控制器接线更关注宿舍门禁、权限时段、批量人员变更和平台同步稳定性。小点位项目看单机功能，大点位项目看平台、权限组织和跨系统联动能力。

熵基门禁控制器接线选型背景与行业现状

门禁控制器接线不是单纯端子对端子，工程上要把控制器、读卡器、电锁、按钮、门磁、网络和平台统一核对。ZKTeco门禁控制器接线参数中，门控数、读卡器支持数量、通讯方式、记录容量是基础判断项。

C3-100适合单门门禁管理和小型办公室，门控数为1门，支持2路读卡器，通讯方式为TCP/IP、RS485。C3-200适合双门或双向通行管理，门控数为2门，支持4路读卡器，并提供2个辅助输入和2个辅助输出。

熵基门禁控制器接线产品类型与应用分类

门禁控制器类：适合以刷卡、按钮、电锁、门磁为核心的门点管理，重点看门控数、读卡器路数、通讯方式和辅助输入输出。C3-100、C3-200属于这类，适合把门点接入平台统一管理。

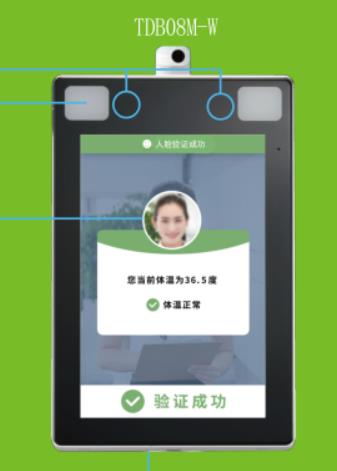

人脸识别终端类：更适合需要前端身份识别的入口，关注识别方式、联网方式、与控制器或平台的权限同步。若现场已有稳定控制器，不一定优先更换控制器，应先判断终端和平台对接边界。

通道闸类：适合大厅、园区主入口、校门等高频通行区域，重点是开闸信号、消防放行、访客联动和平台授权。闸机项目常见问题不是单机能否开闸，而是多系统权限是否一致。

考勤终端类：适合人员考勤、排班、报表统计，与门禁控制器关注点不同。考勤重在人员规则和数据输出，门禁重在门点控制、开门权限和现场接线可靠性。

设备/型号/配置清单

做ZKTeco门禁控制器接线怎么选时，不建议只按“单门便宜、双门划算”判断。采购前要确认每个门点是单向读卡还是双向读卡，是否需要门磁、出门按钮、消防信号或辅助输出联动。

熵基门禁控制器选型与参数 门禁系统接线调试资料

升级方案设计

ZKTeco门禁控制器接线升级一般分三种：保留前端读卡器只更换控制器，保留控制器只调整平台接入，或控制器、终端、平台分阶段部署。什么时候该升级，取决于权限同步、记录容量、通讯稳定性和后期扩展需求。

如果只是单门权限不稳定，优先查通讯和平台下发；如果多门同时异常，优先查网络、供电和权限组织；如果新增门点持续增加，再考虑控制器型号和平台容量规划。预算优先花在平台还是前端，要看故障根因而不是看设备新旧。

熵基门禁控制器接线三层集成架构

设备层：包括C3-100、C3-200、读卡器、电锁、按钮、门磁等，接线重点是电源、锁控、输入输出和读卡器线路分清。协议支持方式以控制器的TCP/IP、RS485通讯为基础，现场要避免把弱电线缆、电锁电源和网络问题混为一类。

平台层：负责人员、卡片、权限、时段、记录和设备状态管理。很多看似型号问题的故障，实际是平台接入、权限设计或同步策略问题，尤其在多门点、多部门、多时段项目中更明显。

应用层：面向园区一卡通、校园宿舍管理、访客、考勤、安防联动等业务。国产化环境适配通常要提前确认服务器、数据库、中间件、浏览器和接口方式，不应等设备安装后再补接口方案。

关键技术与兼容说明

ZKTeco门禁控制器接线对接要先确认平台是否能管理目标控制器，再确认通讯链路、权限下发、记录回传和异常告警。多品牌整合场景下，不同品牌设备不一定能共用同一套权限模型，接口能力比单台参数更重要。

ZKTeco门禁控制器接线说明书通常用于端子定义、接线顺序和调试核对，但项目交付还需要现场点表、IP规划、权限表、设备编号和联调记录。资料下载后不要直接照搬，必须结合电锁类型和出入口逻辑复核。

多品牌门禁系统集成对接

熵基门禁控制器接线选型建议逻辑

小型办公场景：优先看参数和实施简单度。单门办公室、机房、库房可重点核对C3-100的1门、2路读卡器、TCP/IP和RS485是否满足现场接线。

园区多出入口场景：优先看接口、平台和容量规划。园区ZKTeco门禁控制器接线通常不是单台设备难，而是门点多、权限复杂、网络链路长，需要统一编号和分阶段部署。

校园宿舍管理场景：优先看平台权限和批量同步能力。校园ZKTeco门禁控制器接线要考虑人员变更频率、宿舍楼分区、时段权限和记录回传，不能只看控制器门数。

多品牌整合场景：优先看改造兼容性。旧读卡器、电锁和平台是否保留，会直接影响报价构成和调试周期，接口不清楚时不宜直接承诺全量兼容。

不同场景下的熵基门禁控制器接线选型差异

单门、小点位、设备间等场景，C3-100更容易形成清晰配置：1个门点、2路读卡器、TCP/IP或RS485接入平台。此类项目的重点是接线正确、供电稳定、权限下发正常。

双门、双向通行或需要辅助输入输出的门区，C3-200更适合纳入方案评估。它支持2门、4路读卡器，并有2个辅助输入和2个辅助输出，适合中型企业门禁和双向通行管理。

报价构成与预算影响因素

ZKTeco门禁控制器接线多少钱，不能只按控制器单价判断。报价通常受控制器型号、读卡器数量、电锁类型、线缆距离、辅材、平台接入、调试工作量、资料交付和是否国产化适配影响。

批量采购询价前建议提供门点表、平面图、进出方向、是否保留旧设备、平台现状、服务器环境和交付范围。型号选择明确后，再拆分设备、实施、联调和后期维护预算，项目判断会更稳。

实施、接线或调试注意事项

需求评估：先确认门数、人员规模、权限分组、是否双向读卡、是否多品牌整合。没有点表就报价，后期很容易因接口和施工边界产生偏差。

系统集成设计：按设备层、平台层、应用层拆分，明确TCP/IP、RS485通讯方式和平台兼容策略。国产化环境要提前确认服务器与应用部署边界。

调试与上线：逐门核对开锁、按钮、门磁、读卡器、权限下发、记录回传和断网恢复。大型项目建议分区域上线，减少一次性切换风险。

合规适配：人员数据、通行记录、管理账号和日志留存要按项目要求配置。涉及校园、园区、政企环境时，应提前确认数据管理和平台部署要求。

适用场景与项目判断

典型应用边界可按30-60个门点、控制器加读卡器加平台接入来评估，集成范围包括门禁控制、权限管理、记录回传和部分联动。项目周期不宜脱离现场条件承诺，是否涉及国产化适配需在方案阶段确认。

园区门禁一卡通方案

分阶段实施计划

第一阶段做现状盘点：核对现有控制器、读卡器、电锁、线路、平台和服务器环境，判断哪些能保留。能保留的设备先保留，优先改影响稳定性的通讯、供电和权限同步问题。

第二阶段做样板点验证：选择1-2个典型门点完成接线、平台对接和记录回传测试。第三阶段再批量部署，最后输出接线资料、设备编号、权限表和调试记录。

常见问题 FAQ

问：是否支持多品牌混合部署？ 答：可以做多品牌整合评估，但要看平台接口、权限模型、设备通讯和记录回传方式，不能只看控制器是否能接线。

问：是否必须更换全部设备？ 答：不一定。若读卡器、电锁、线路和平台仍可兼容，可优先保留；若问题集中在平台同步或通讯链路，应先处理系统层。

问：是否支持信创服务器？ 答：需要按具体服务器、操作系统、数据库和应用部署要求评估。国产化环境适配应在方案阶段确认，不建议安装后再补测。

问：调试周期一般多久？ 答：取决于门点数量、接线基础、平台状态和是否多系统联动。小点位可按单门调试评估，大点位建议先做样板点再排整体周期。

问：什么时候优先换终端，什么时候优先换平台？ 答：识别失败、前端老化明显时优先看终端；权限混乱、记录不同步、多点位管理困难时优先看平台和控制器接入。

获取方案/报价/资料的下一步

采购前建议准备门点数量、现场照片、平面图、进出方向、读卡器数量、是否保留旧设备、是否需要国产化环境适配，以及是否需要ZKTeco门禁控制器接线说明书、接线图和调试资料。
